Mini Display Driver Board màn hình LCD điều khiển PCB
Sự xuất hiện, kích thước và chức năng của các sản phẩm PCB hoàn toàn giống nhau, nhưng các mô hình màn hình LCD được điều khiển khác nhau:
| Bảng lái xe mô hình | Mô tả chức năng | Nhận xét |
| PCB800850 | Hỗ trợ màn hình LCD 3,5 inch | Định nghĩa tham chiếu LQ035NC111 |
| PCB800851 | Hỗ trợ màn hình LCD 4,3 inch-40P | Định nghĩa tham chiếu AT043TN24V.1 |
| PCB800852 | Hỗ trợ 50PIN LCD | Định nghĩa tham chiếu AT070TN92 |
| PCB800853 | Hỗ trợ 40PIN LCD | Định nghĩa tham khảo EJ070NA-01J |
| Kích thước: 52mm*46mm*6mm | ||
Đặc điểm
1. Mirco USB nguồn điện giao diện, 5V nguồn điện tiêu chuẩn, cần phải lớn hơn 1,5A.
2Không có nút và điều khiển từ xa. nó sẽ tự động chuyển sang kênh HD-MI sau khi cắm vào HD-MI.
3. 1 kênh HD-MI đầu vào tín hiệu, và IC này hỗ trợ HD-MI 1.2
4. HD-MI là một MINI chất lượng cao nền mạ vàng.
5. Giao diện màn hình áp dụng chất lượng cao kết nối mạ vàng 40PIN EJ070NA-01J định nghĩa.
6.Tín hiệu USB --DM + DP có thể được mở rộng bên ngoài.
7. Bảng điều khiển áp dụng thiết kế mạch đặc biệt có thể điều khiển đèn LED trong vòng 10V và hỗ trợ đầu ra hiện tại tối đa 180MA.
9- Hỗ trợ phát tín hiệu TTL.
Nó có thể hỗ trợ màn hình LCD 40PIN 7" 8" 9" 10,1 inch thông thường như EJ070NA-01J.
Bảng điều khiển này áp dụng công nghệ SMD đầy đủ. Các thông số liên quan được thiết kế theo tiêu chuẩn công nghiệp và các tiêu chuẩn vận chuyển là theo tiêu chuẩn dân sự.
10.Bảng điều khiển này sử dụng ghế FPC đặc biệt bọc vàng hai mặt. FPC không phân biệt giữa các kết nối trên và dưới và có thể được sử dụng trực tiếp.
Yêu cầu vận chuyển, lưu trữ, sử dụng
1Không áp dụng áp lực lớn hoặc biến dạng uốn cong.
2. Chống tĩnh và chống nước
3Độ ẩm tương đối < 80%
4. Nhiệt độ hoạt động: -1 ~ 60 °C
5. ẩm hoạt động: 0 ~ 40 °C

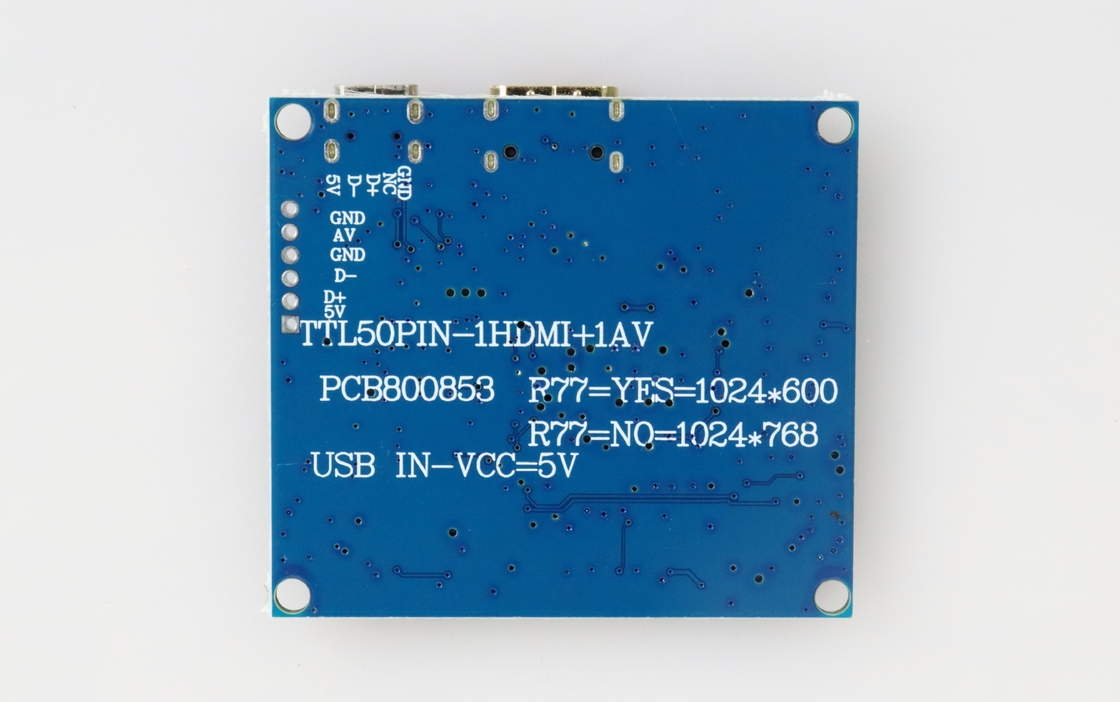

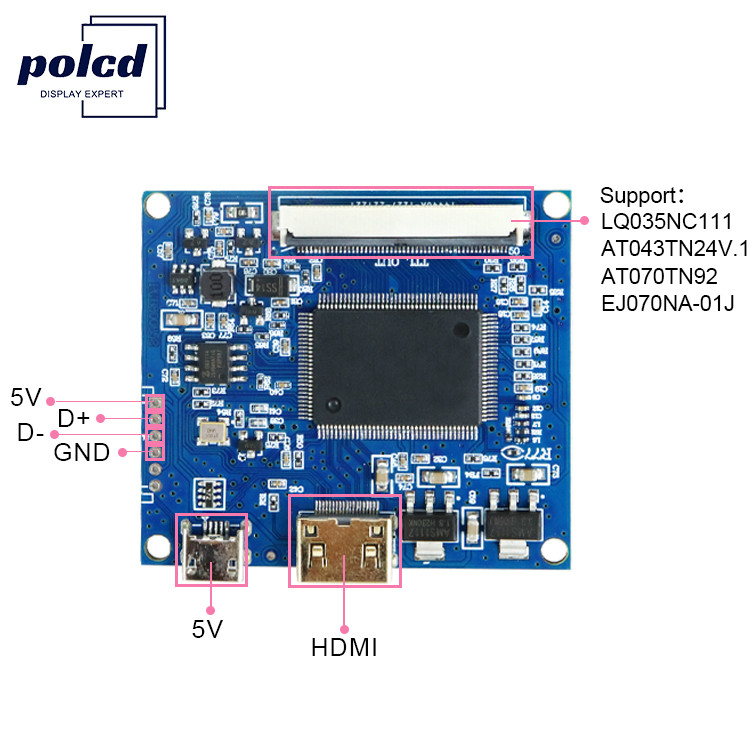

J4-INPowerConnector
| 1 | +5V | Điện áp đầu vào nguồn điện |
| 2 | D+ | Kết nối tín hiệu USB |
| 3 | D- | Kết nối tín hiệu USB |
| 4 | GND | GND |
| 5 | AV | Không có chức năng |
| 6 | GND | đất |
HD-MIConnector
| 1 | Giao diện tiêu chuẩn Mini HD-MI | Cáp tiêu chuẩn có sẵn |
MIRCO USBConnector
| 1 | Giao diện tiêu chuẩn Mirco USB | Cáp tiêu chuẩn có sẵn |
CON4 - Giao diện này không phân biệt giữa các kết nối trên và dưới của màn hình LCD FPC.
