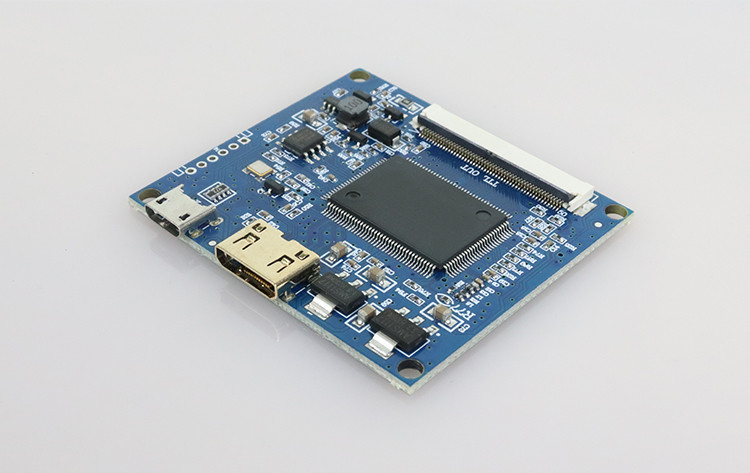

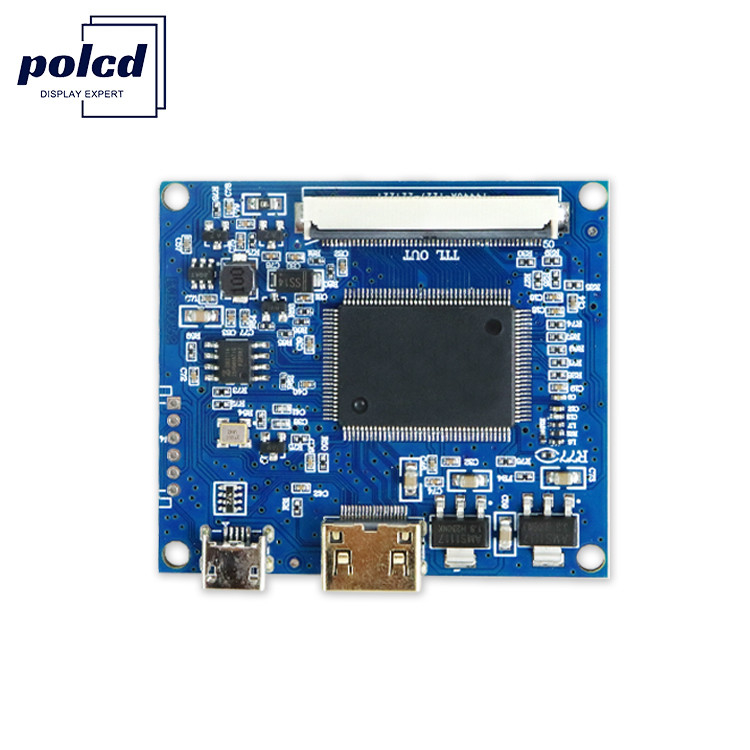

at043tn24.v.1 Mirco USB hd mi vga rgb kết nối bảng điều khiển phổ biến
Sự xuất hiện, kích thước và chức năng của các sản phẩm PCB hoàn toàn giống nhau, nhưng các mô hình màn hình LCD được điều khiển khác nhau:
| Bảng lái xe mô hình | Mô tả chức năng | Nhận xét |
| PCB800850 | Hỗ trợ màn hình LCD 3,5 inch | Định nghĩa tham chiếu LQ035NC111 |
| PCB800851 | Hỗ trợ màn hình LCD 4,3 inch-40P | Định nghĩa tham chiếu AT043TN24V.1 |
| PCB800852 | Hỗ trợ 50PIN LCD | Định nghĩa tham chiếu AT070TN92 |
| PCB800853 | Hỗ trợ 40PIN LCD | Định nghĩa tham khảo EJ070NA-01J |

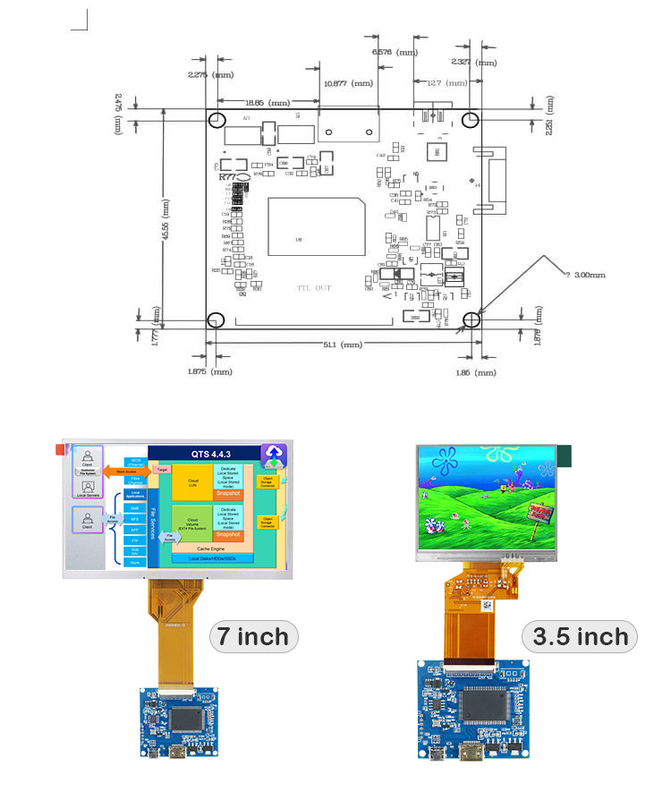

| Kích thước: 52mm*46mm*6mm | ||

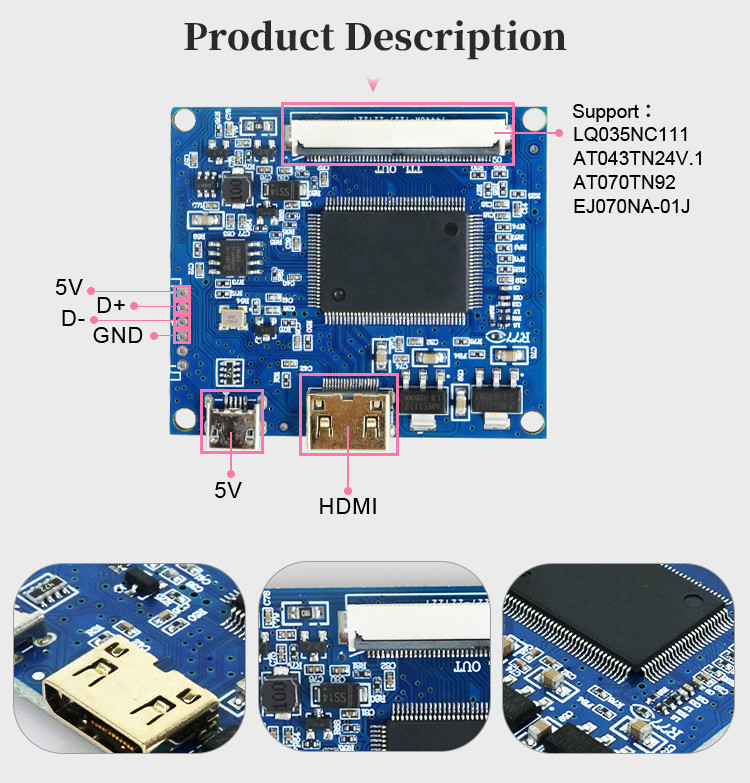

Mô tả chức năng giao diện
| HD-MI | Nhập HD-MI | Tiêu chuẩn HD-MI là 1.2 |
| USB1 | nguồn đầu vào | 5V |
| J4 | nguồn đầu vào | 5V |
| CON8 | Cổng đầu ra cảm ứng | Truy cập trực tiếp vào góc màn hình |
| CON6 | Khả năng phát ra tín hiệu TTL-50PIN | Định nghĩa tham chiếu AT070TN92 |
Đặc điểm
1. Mirco USB nguồn điện giao diện, 5V nguồn điện tiêu chuẩn, cần phải lớn hơn 1,5A.
2Không có nút và điều khiển từ xa. nó sẽ tự động chuyển sang kênh HD-MI sau khi cắm vào HD-MI.
3. 1 kênh HD-MI đầu vào tín hiệu, và IC này hỗ trợ HD-MI 1.2
4. HD-MI là một MINI chất lượng cao nền mạ vàng.
5. Giao diện màn hình áp dụng chất lượng cao mạ vàng kết nối 40PIN-AT043TN24.V.1 định nghĩa.
6.Tín hiệu USB --DM + DP có thể được mở rộng bên ngoài.
7. Bảng điều khiển áp dụng thiết kế mạch đặc biệt có thể điều khiển đèn LED trong vòng 10V và hỗ trợ đầu ra hiện tại tối đa 180MA.
9- Hỗ trợ phát tín hiệu TTL.
Nó có thể hỗ trợ màn hình LCD 40PIN 4.3 và 5 inch thông thường như AT043TN24.V1
Bảng điều khiển này áp dụng công nghệ SMD đầy đủ. Các thông số liên quan được thiết kế theo tiêu chuẩn công nghiệp và các tiêu chuẩn vận chuyển là theo tiêu chuẩn dân sự.
10. Bảng điều khiển này sử dụng một ghế FPC đặc biệt bọc vàng hai mặt. FPC không phân biệt giữa các kết nối trên và dưới và có thể được sử dụng trực tiếp.
Yêu cầu vận chuyển, lưu trữ, sử dụng
1Không áp dụng áp lực lớn hoặc biến dạng uốn cong.
2. Chống tĩnh và chống nước
3Độ ẩm tương đối < 80%
4. Nhiệt độ hoạt động: -1 ~ 60 °C
5. ẩm hoạt động: 0 ~ 40 °C

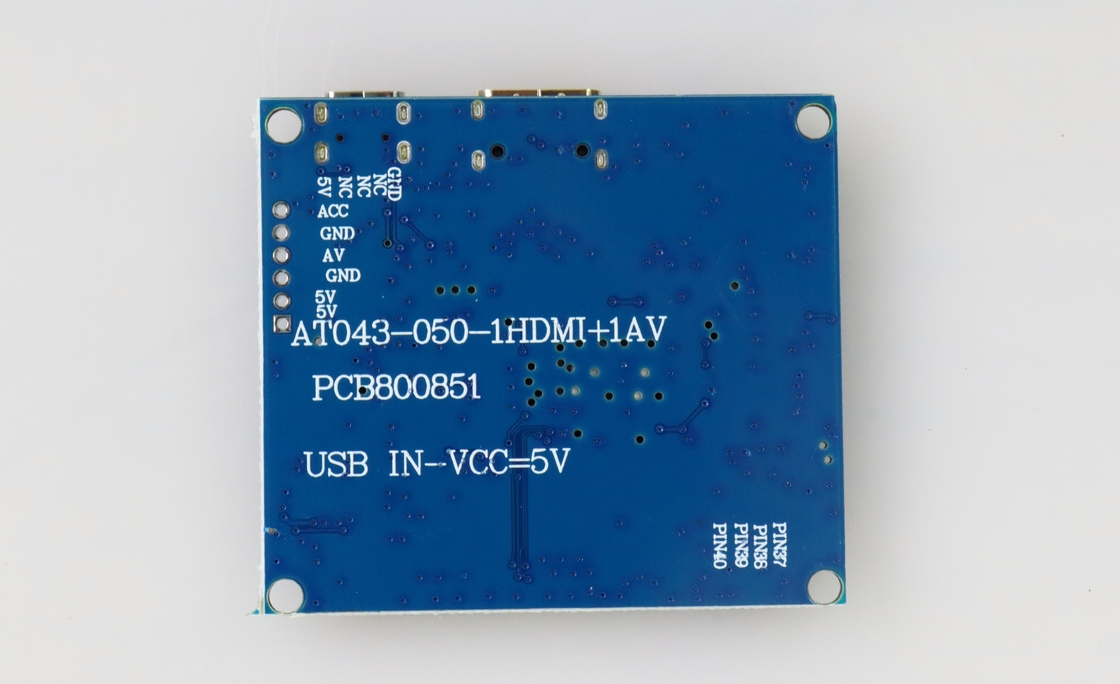

Bộ kết nối điện J4-IN
| 1 | +5V | Điện áp đầu vào nguồn điện |
| 2 | D+ | Kết nối tín hiệu USB |
| 3 | D- | Kết nối tín hiệu USB |
| 4 | GND | GND |
| 5 | AV | Không có chức năng |
| 6 | GND | đất |
Bộ kết nối HD-MI
| 1 | Giao diện tiêu chuẩn Mini HD-MI | Cáp tiêu chuẩn có sẵn |
MIRCO USB Connector
| 1 | Giao diện tiêu chuẩn Mirco USB | Cáp tiêu chuẩn có sẵn |
CON4 - Giao diện này không phân biệt giữa các kết nối trên và dưới của màn hình LCD FPC.
